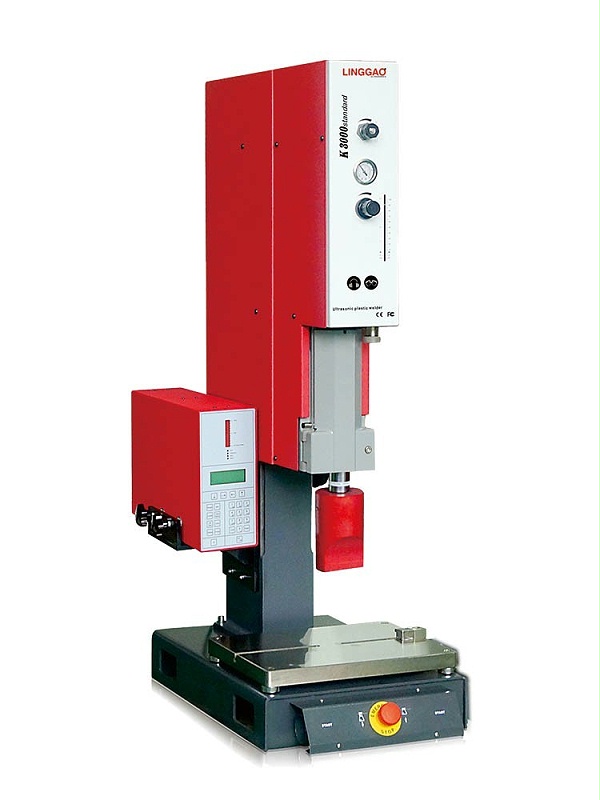

超聲波焊接機安裝模具首先要檢查機器的電路和氣路，接通機器的電源和氣壓，將模具和超聲波換能器接觸面清理干凈，安裝超聲波模具（焊頭）并鎖緊，調試超聲波模具（焊頭）和超聲波焊接機的頻率的調諧與匹配，調試超聲波上下模具的水平。

超聲波模具調試方法：

1.調式前準備

先開通超聲波焊接設備的工作氣壓源，保證機械氣壓表正能正常運作指數。

2.裝上超聲波模具

利用超聲波模具勾頭扳手裝上超聲波模具，順時針為松，切記一定要擰緊。

3.音波檢測

接通超聲波設備電源，按住控制器上的音波檢測按鈕，聽到機械發出超聲應該是清脆，無沙啞和多余噪音，如果聲音有尖叫或者沙啞，必須檢查模具是否有有松動或者破裂，并采取對策調整。

4.機架調試

松開機架后面的兩個緊固把手，根據產品將機械頭上搖到適應的高度。

5.預備產品模具調試

關閉氣源，氣壓控制器調整氣壓值為“零”，需要焊接的產品放在底模上，并確保合模。

6.產品模具調試吻合

拉下整模發振筒，使上?？拷啄?，搖動機頭升降器，使上模壓合到產品上，并保持產品與上下模具一定吻合。

7.設備模具調試

把氣壓加到0.1MPA，選擇開關手動，按下機臺前面的兩個綠色啟動按鈕，使模具下降，并壓住焊接產品。

8.搖動升降調試

根據需要焊接的產品加減搖動升降器，使限位螺絲和發振筒保持1MM距離。

9.焊接調試預備生產

擰緊機架緊固把手，固定好底模，按下紅色急停按鈕，使機頭上升，選擇開關撥至自動，調整好產品的焊接參數，準備生產。

10.檢查超聲波模具是否調節合格

利用薄紙測試，紙插不進模具4個角口就說明超聲波模具調試成功了。
