熔接模式設定：深度、時間
應用：多用千大型汽車零部件、塑膠產品、家電用品、辦公自動化零件業。
特點：多種語言界面；易于操作的觸控顯示屏；多階段熔接；儲存操作條件；替換治具方便；裝有隔音裝置；
01使用高頻率，摩擦效果高
02使用IGBT方式AMPA
03使用ASIC電站
04自動保持振幅恒定
05可控制輸出功率
06熔接模式設定：深度、時間
07自動諧振功能
|
整機尺寸 Overall dimensions |
寬960mm長1650mm高1990m Width 960mm length 1650mm height 1990mm |
|
上模具重量 Weight of upper mold |
5~15Kg |
|
焊接面積 Welding capability
|
20-60cm2 |
|
振幅 Amplitude |
0.4-1.8mm |
|
振動頻率 Vibration frequency |
220-260HZ |
|
負載振動輸出 Load vibration output |
5.5KW |
|
電壓 Voltage |
AC380V, 3相 AC380V,3 phase |
|
輸入容量 Input capacity |
13KVA |
|
系統控制 System control |
PLC三菱FX3U PLC Mitsubishi FX3U |
|
觸擺屏 Touch screen |
三菱GT11系列 Mitsubishi GT11 series |
|
熔接方式 Welding mode |
時間模式、 深度模式 Time mode,depth mode |
|
儲存結果 Store Results |
100個 lOOpcs |
|
焊接結果分析 Analysis of welding results |
合格、 不合格 Qualified,unqualified |
|
多階段壓力控制 Multi stage pressure control |
|
|
環境溫度 Ambient temperature |
0-50°C |
|
臺面行程 Table travel |
300mm |
|
臺面移動速度 Table moving speed |
250mm/s(最大） 250mm/s(maximum) |
|
臺面壓力 Table pressure |
10-400kg |
|
安全門開啟空間 Opening space of safety door |
寬800mm高540mm 800mm width and 540mm height |
|
總機重量 Total weight |
1480kg |

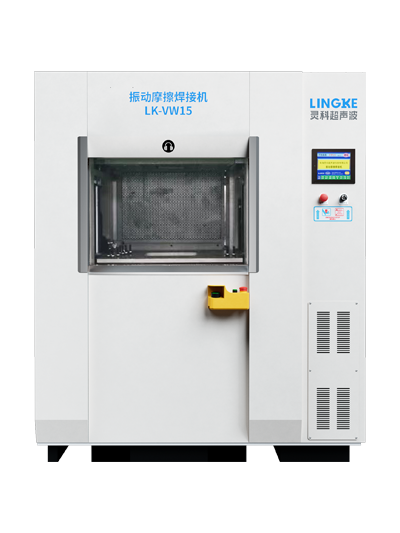

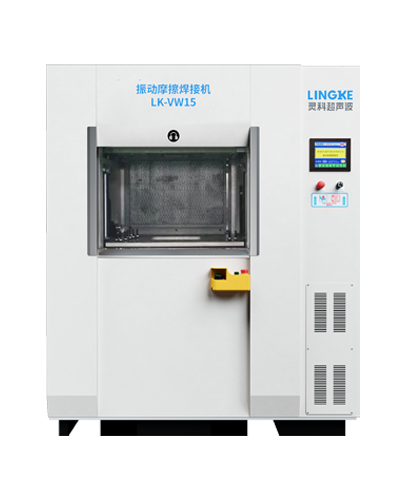

LK-VW15線性振動摩擦焊接機是專用千焊接大型或不規則形狀熱塑性工件的塑料焊接設備。該設備最大可以焊接60cm2的大型不規則塑料工件及多種較小尺寸的塑料工件。LK-VW15配備數字振動變頻功率源，具有自動諧振和頻率自動追蹤調整頻率功能。本機使用便千操作的觸摸屏控制顯示及專業控制軟件。熔接強度高、品質好，多用于大型汽車零部件、塑膠產品、家電用品、辦公自動化零件業。

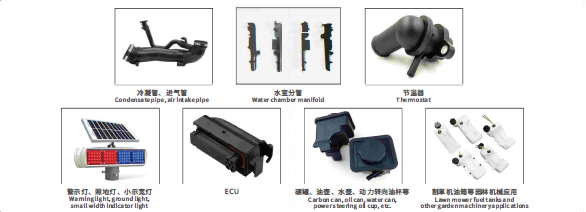

適用于焊接冷凝管、 進氣管、水室分管、節溫器、
警示燈、照地?zé)簟⑿∈緦挓?、ECU、碳罐、 油壺、 水壺、 動力轉向油杯、割草機油箱等園林機械應用等
