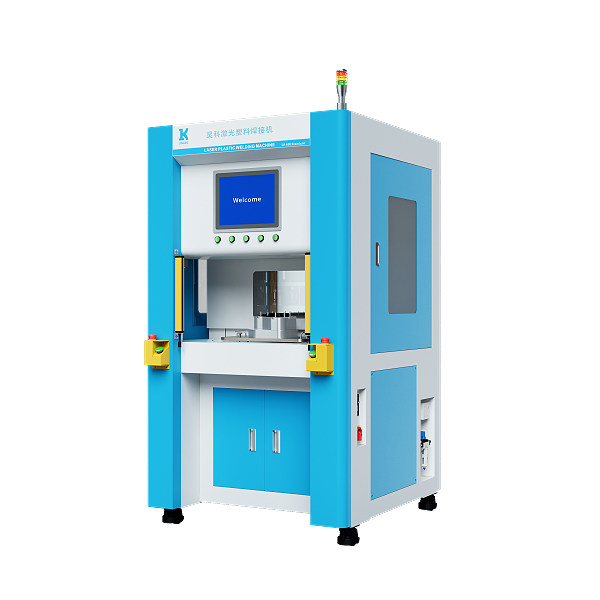

LS400 伺服激光塑料焊接機
適用材質:ABS、AS、PP、PE、PA、PC、PVC、PMMA、PS、PBT、POMCOC等熱塑性塑料及各種改性工程塑料。
特點：根據產品需求個性化定制機型規格，如:工作臺的尺寸位置、多工位、夾具等，可配備和集成不同功率、不同類型激光器；集成式操作系統，可導入圖紙編程，讓焊接作業變得更快捷簡單，搭配對位影像系統，便于目視化對位
01熔接過程不產生有害物質，綠色無污染
02非接觸式熔接，能量集中功效高、熔接速度快
03熔接后殘余應力小、熱影響區小，工件變形量小
04可熔接較高熔點的難熔塑料材質，熔接效果良好
05集成式操作系統，可導入圖紙編程，讓焊接作業變得更快捷簡單，搭配對位影像系統，便于目視化對位
06根據產品需求個性化定制機型規格，如:工作臺的尺寸位置、多工位、夾具等，可配備和集成不同功率、不同類型激光器
| 機型 | 典型值 | |
|
運行環境Operating environment |
輸入電壓 Input Voltage |
單相 220V±10%、50/60Hz交流電 |
| 工作環境溫度 Working Temperature |
5°C-40°C |
|
|
由IPC控制激光器、轉軸并進行過程監控 |
≤80% |
|
|
設備光學Equipment op tic
s
|
功率 Power |
100W/200W/300W/350W可選 |
|
功率調節范圍 Power Adjustmentrange |
10~100% |
|
|
中心波長 Central Wavelength |
900~2100nm可選 |
|
|
焊接速度 WeldingSpeed |
0~300mm/s |
|
|
光斑大小 Spot Size |
0.2~3mm可選 |
|
|
功率不穩定度 Power Instability |
≤2% |
|
|
工作模式 Operating Mode |
連續/調制 |
|
|
光纖接口 OpticalInterface |
SMA 905 |
|
|
冷卻方式 Cooling Method |
水冷/風冷 |
|
|
設備運動系統Equipment movement |
X、Y、Z 軸行程(電動)X,Y,ZAxis Travel(electric) |
300mm |
|
夾具尺寸 Fixture Size |
320x340x195/265mm |
|
|
設備總參數Total parameters |
焊接面積 Welding Capability |
300x300mm |
|
外形尺寸 Size (mm)長(L)x寬(W)x高(H) |
900x1100x1880mm |
|
|
重量 Weight |
約500kg |
|
-塑料激光焊接裝置主要包括激光器、焊接頭和焊接夾具,激光器的選擇主要根據塑料材料特點來選擇，大部分塑料都是選擇透光率高的波長為800nm~1100nm激光器,焊接完全透明材料時需要在原材料中添加激光吸收劑或零件表面涂激光吸收劑促進激光的吸收。透明醫療材料則選擇激光吸收率高的波長為1710nm或1940nm的激光器。
